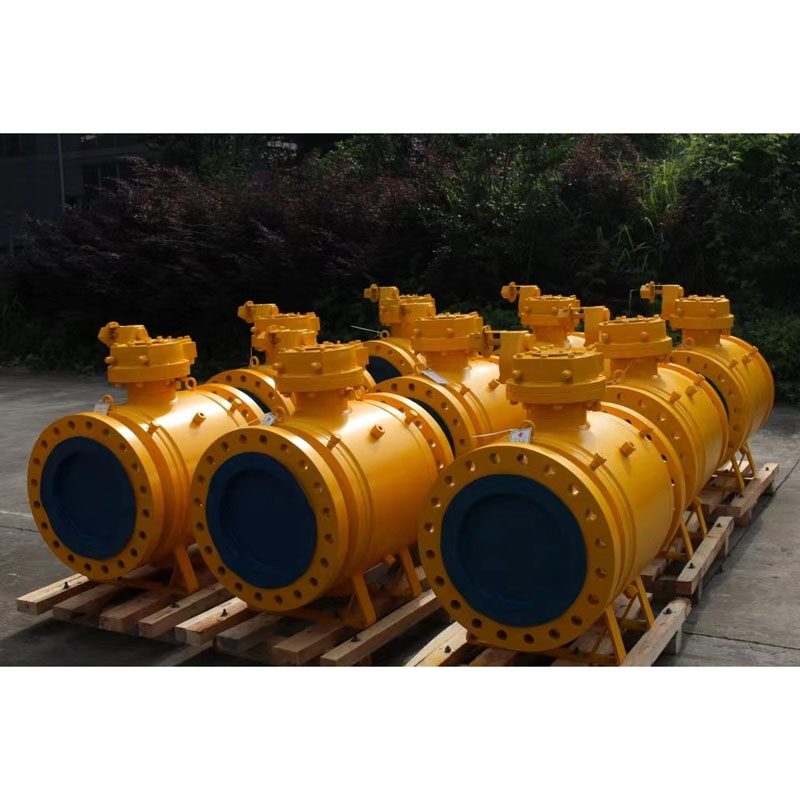

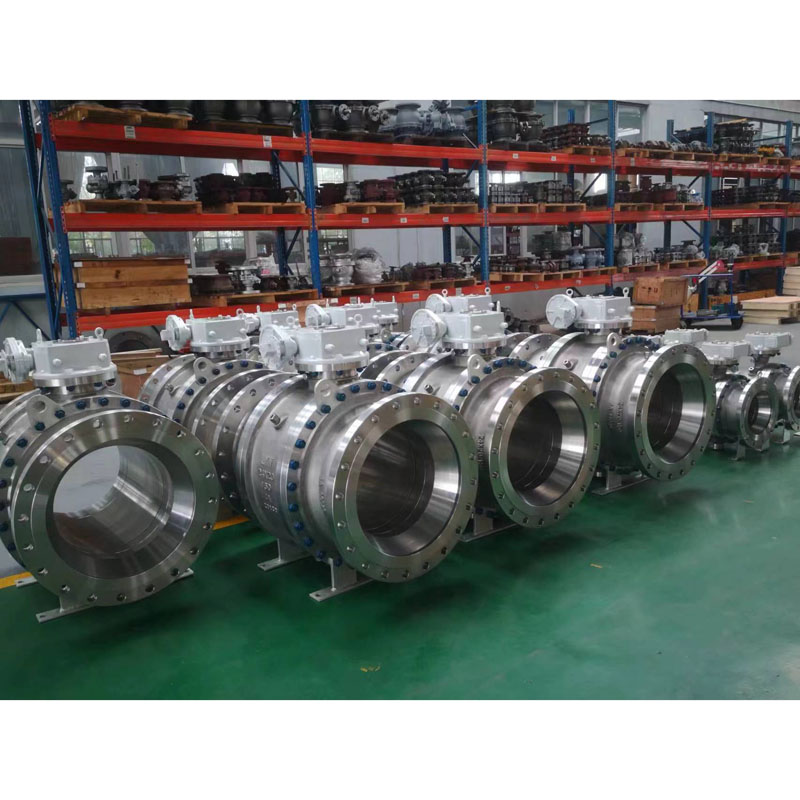

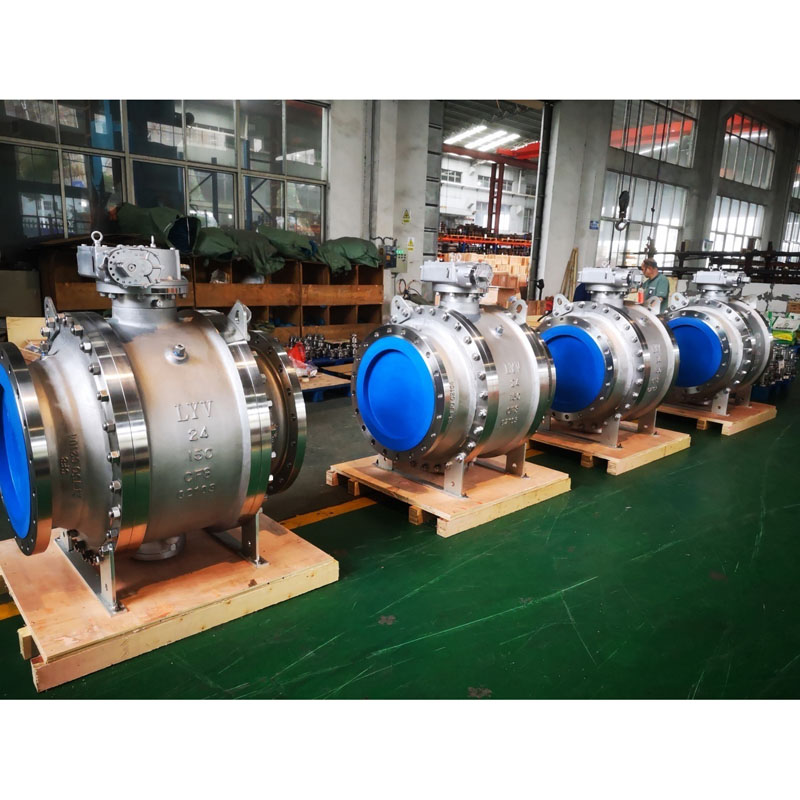

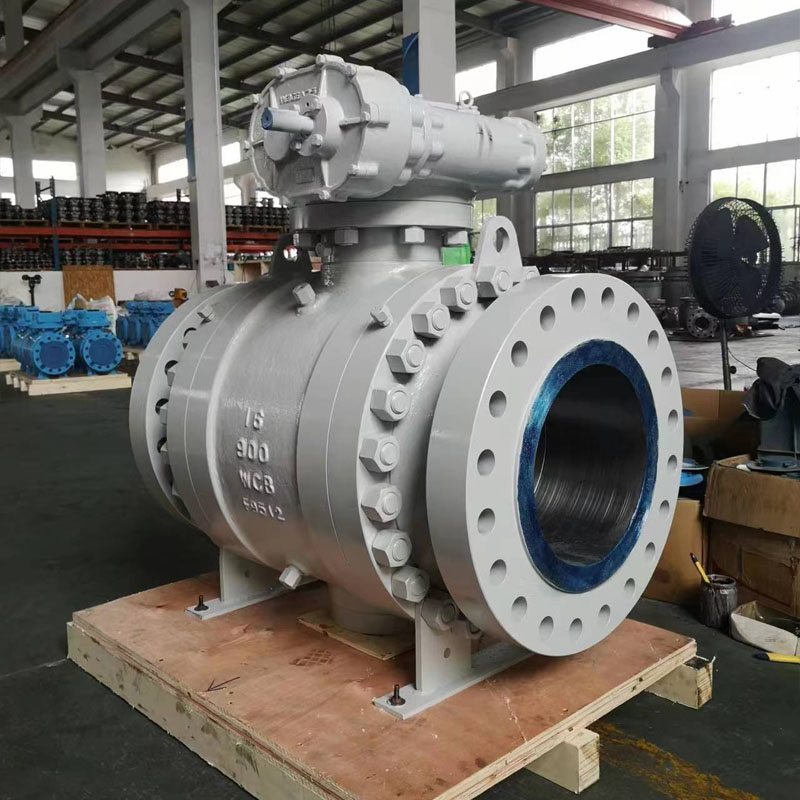

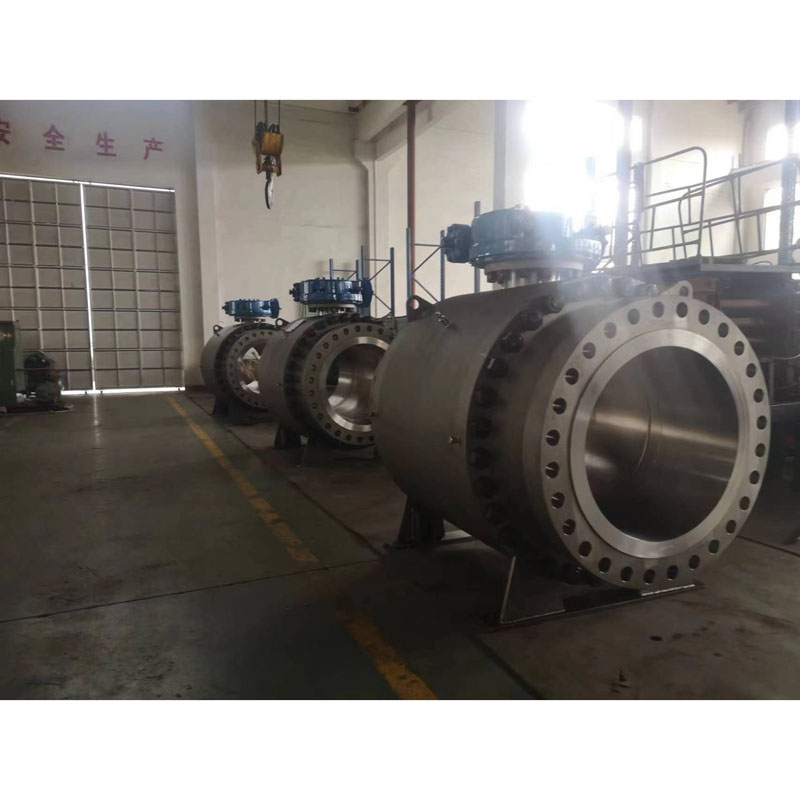

Casting Trunnion dipasang Ball Valve

LYV & reg; minangka produsen lan pemasok katup sing dipasang trunnion ing China, kanthi disetujoni API 6D, ISO 9001 lan CE. Katup bal sing dipasang trunnion yaiku katup bal sing dipasang trunnion kanthi proses cetakan casting kanggo nggawe awak & bonet bahan baja. Biasane, kita bakal 2 utawa 3 kaping blasting perawatan ing lumahing casting valvesâ awak kanggo mesthekake lumahing lancar lan becik.

Casting trunnion Mounted Ball Valve dirancang kanthi blok ganda lan getihen utawa jinis piston pindho sing dilengkapi sistem injeksi sealant kanggo batang lan kursi menyang rongga awak, supaya bisa saluran saka ujung hulu lan hilir, kanggo nyegah bocor jog utawa batang. .

Desain & Pengujian Standar Internasional:

Standar Desain: ISO 14313 / ASME B 16.34 / API 6D

Standar Inspeksi & Pengujian : API 598/ API 6D

Fire Safe Testing Standard: API 607/API 6FA

Flange To Flange Length : ANSI B 16.10 -Pola cekak/Pola dawa

Sambungan Akhir: Flanged End kanggo ANSI B 16.5, Butt Weld ends, Stock Weld ends.

Ukuran Produsen lan Rentang Tekanan:

NPS 2â nganti 48 â (kanggo ANSI Kelas 150LB)

NPS 2â nganti 48â (kanggo ANSI Kelas 300LB)

NPS 2â nganti 48â (kanggo ANSI Kelas 600LB)

NPS 2â nganti 36â (kanggo ANSI Kelas 900LB)

NPS 2â nganti 24â (kanggo ANSI Kelas 1500LB)

NPS 2â nganti 12â (kanggo ANSI Kelas 2500LB)

utawa

DN50 nganti DN1200 (kanggo PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 nganti DN1200 (kanggo PN4.0Mpa, PN5.0Mpa)

DN50 nganti DN1200 (kanggo PN6.3Mpa, PN10.0Mpa)

DN50 nganti DN900 (kanggo PN15.0Mpa)

DN50 nganti DN600 (kanggo PN25.0Mpa)

Pipa Bore: Full Bore(FB)/Reduce Bore(RB)

Badan Konstruksi: Entry Akhir

Bonnet / jinis tutup: Bolted Bonnet / Extended Bonnet

Jinis Kursi: Tipe Soft / Hardseal Metal Type

Arah Aliran: Uni-Directional/Bi-Directional

Sedheng Layanan: Gas Alam, Minyak, Banyu, Gas Oksigon, lsp

Layanan: SOUR, ISO 15156/ NACE MR0175

Emisi buronan: ISO 15848

Fitur: Desain Fire Safety

Desain Anti-Statis

Batang Bukti Blow-out

Blok pindho lan desain bleek

ISO 5211 dipasang IPAD

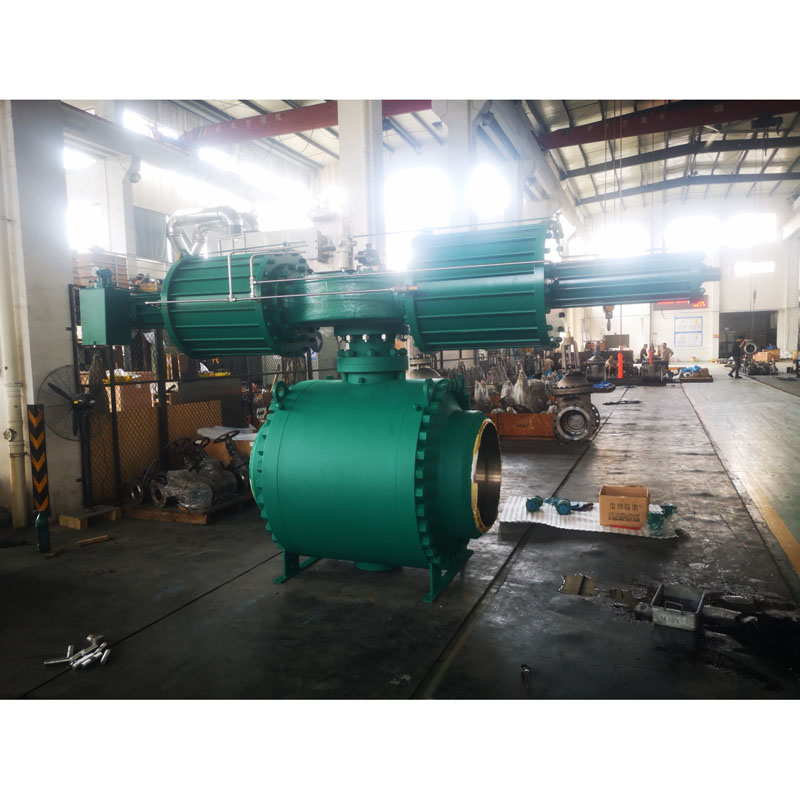

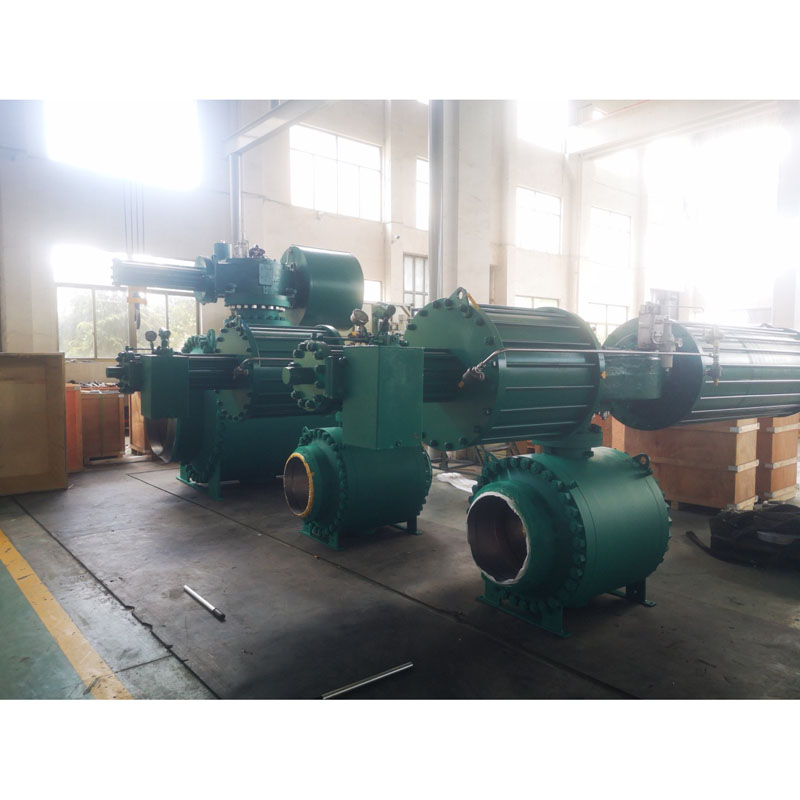

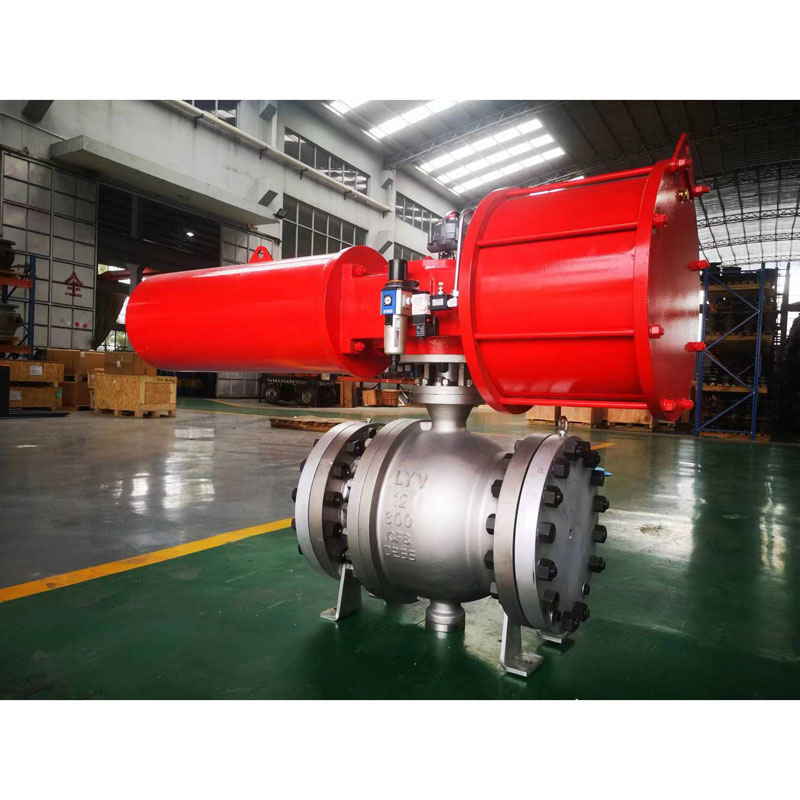

Operasi katup: Tuas Manual / Worm-Gear / Aktuator Dioperasikan / Aktuator Pneumatik / Aktuator Motor

MOC (Bill of Material â BOM):

Awak & Bonet: ASTM A 216 GR. Baja karbon (WCB)

: ASTM A352 LCB / LCC (Baja karbon suhu rendah)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Baja Tahan Karat)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Baja Tahan Karat)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Duplex Stainless Steel)

Bola Padat: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

ASTM A 182 F347

ASTM A182 F51/F53/F55

Cathetan: Harseal Metal Seat type Ball surface treatment: ENP, HCR, WC, welding Ni60/Ni55

Stem: ASTM A182 F6a

ASTM A182 F304 / F316 / F304L / F316L

: PH 17/4

ASTM A182 F51/F53/F55

Ring Kursi Logam: ASTM A105N + ENP / A105N + TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

ASTM A 182 F347

ASTM A182 F51/F53/F55

Cathetan: Harseal Metal Seat type Seat Ring surface treatment: ENP, HCR, WC, welding Ni60/Ni55

Penyegelan kursi: PTFE Virgin / 25% Kaca Diisi PTFE â GFT / Karbon Diisi PTFE â CFT

: PEEK / Delrin / Grafoil â Graphite Ring

Kemasan kelenjar: PTFE Virgin / 25% Kaca Diisi PTFE â GFT / Karbon Diisi PTFE â CFT

: Grafoil â Graphite Ring

Apa Trunnion Mounted Ball Valve?

Katup bal sing dipasang ing trunnion yaiku katup puteran saben wulan sing mbantu nyegah medium sing mili ing pipa. Fitur unik saka katup bal sing dipasang trunnion yaiku disk ing wangun bunder utawa bunder sing diselehake ing tengah. Iki terus muter kanggo mungkasi utawa miwiti aliran.
