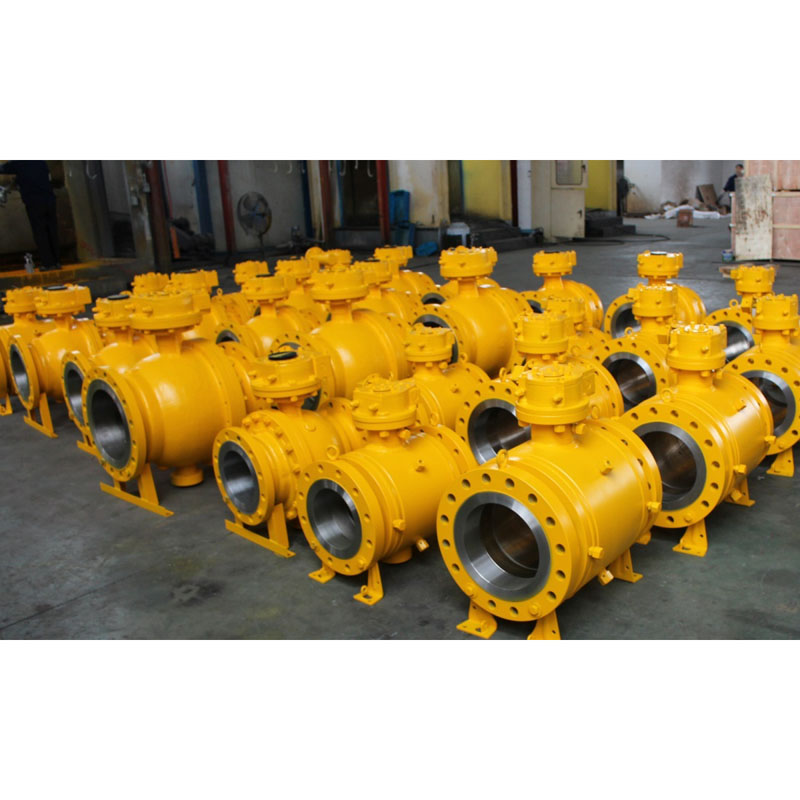

Katup Ball Trunnnion Welding kanthi lengkap

LYV & reg; minangka produsen katup lan pemasok ing Lishui, China, sing bisa nawakake Katup Bola Trunnnion Welding sing disesuaikan lan grosir. Uga diarani Welded Body Ball Valve, amarga awak wis dilas kanthi lengkap. Awak kanthi gandheng mesthekake yen ora ana jalur bocor njaba saka awak tutup. Kabeh proses welding qualified lan dileksanakake miturut ASME Section IX. Welding kanggo awak katup ditindakake kanthi tes Non-destruktif.

Kaluwihan:

Katup Bola Trunnnion Welding kanthi lengkap, uga dijenengi katup werni awak sing dilas, bisa menehi kekuwatan maksimal kanthi bobot minimal, uga resistensi maksimal tekanan lan tekanan ing sistem pipa. Desain bunder kompak ngilangake bagean flanges awak, saéngga nyuda ukuran sakabèhé lan titik bocor, tanpa potensial emisi buronan saka flanges.

Biasane, Katup Bola Trunnnion Welding kanthi akeh digunakake ing transmisi gas alam kanggo instalasi lemah lan dikubur. Kanggo mesthekake kinerja sealing, ana macem-macem prosedur testing ing klep, Salajengipun, Visual, Magnetik Partikel (MT), Ultrasonik (UT) lan Radiographic test (RT) uga kudu conducted kanggo lapisan welding, yen dibutuhake.

Desain & Pengujian Standar Internasional:

Standar Desain: ISO 14313 / ASME B 16.34 / API 6D

Standar Inspeksi & Pengujian : API 598/ API 6D

Fire Safe Testing Standard: API 607/API 6FA

Flange To Flange Length : ANSI B 16.10 -Pola cekak/Pola dawa

Sambungan Akhir: Flanged End kanggo ANSI B 16.5, Butt Weld ends, Stock Weld ends.

Ukuran Produsen lan Rentang Tekanan:

NPS 2â nganti 48 â (kanggo ANSI Kelas 150LB)

NPS 2â nganti 48â (kanggo ANSI Kelas 300LB)

NPS 2â nganti 48â (kanggo ANSI Kelas 600LB)

NPS 2â nganti 36â (kanggo ANSI Kelas 900LB)

NPS 2â nganti 24â (kanggo ANSI Kelas 1500LB)

NPS 2â nganti 12â (kanggo ANSI Kelas 2500LB)

utawa

DN50 nganti DN1200 (kanggo PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 nganti DN1200 (kanggo PN4.0Mpa, PN5.0Mpa)

DN50 nganti DN1200 (kanggo PN6.3Mpa, PN10.0Mpa)

DN50 nganti DN900 (kanggo PN15.0Mpa)

DN50 nganti DN600 (kanggo PN25.0Mpa)

Pipa Bore: Full Bore (FB) / Reduce Bore (RB)

Badan Konstruksi: Awak welding lengkap

Jinis Kursi: Tipe Soft / Hardseal Metal Type

Arah Aliran: Uni-Directional/Bi-Directional

Instalasi: Ndhuwur lemah / Underground

Sedheng Layanan: Gas Alam, Minyak, Banyu, Gas Oksigon, lsp

Layanan: SOUR, ISO 15156/ NACE MR0175

Emisi buronan: ISO 15848

Fitur: Desain Fire Safety

Desain Anti-Statis

Batang Bukti Blow-out

Blok pindho lan desain bleek

ISO 5211 dipasang IPAD

Operasi katup: Tuas Manual / Worm-Gear / Aktuator Dioperasikan / Aktuator Pneumatik / Aktuator Motor

MOC (Bill of Material â BOM):

Bodi & Bonet: ASTM ASTM A105N (Baja karbon)

: ASTM A350 LF2 (Baja karbon suhu rendah)

: ASTM A182 F304/ F316 / F304L / F316L (Baja Tahan Karat)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Duplex Stainless Steel)

ASTM A182 F51 / F53 / F55 (Duplex Stainless Steel)

Bola Padat: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

ASTM A 182 F347

ASTM A182 F51/F53/F55

Cathetan: Harseal Metal Seat type Ball surface treatment: ENP, HCR, WC, welding Ni60/Ni55

Stem: ASTM A182 F6a

ASTM A182 F304 / F316 / F304L / F316L

: PH 17/4

ASTM A182 F51/F53/F55

Ring Kursi Logam: ASTM A105N + ENP / A105N + TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

ASTM A 182 F347

ASTM A182 F51/F53/F55

Cathetan: Harseal Metal Seat type Seat Ring surface treatment: ENP, HCR, WC, welding Ni60/Ni55

Penyegelan kursi: PTFE Virgin / 25% Kaca Diisi PTFE â GFT / Karbon Diisi PTFE â CFT

: PEEK / Delrin / Grafoil â Graphite Ring

Kemasan kelenjar: PTFE Virgin / 25% Kaca Diisi PTFE â GFT / Karbon Diisi PTFE â CFT

: Grafoil â Graphite Ring

Apa Trunnion Mounted Ball Valve?

Katup bal sing dipasang ing trunnion yaiku katup puteran saben wulan sing mbantu nyegah medium sing mili ing pipa. Fitur unik saka katup bal sing dipasang trunnion yaiku disk ing wangun bunder utawa bunder sing diselehake ing tengah. Iki terus muter kanggo mungkasi utawa miwiti aliran.
