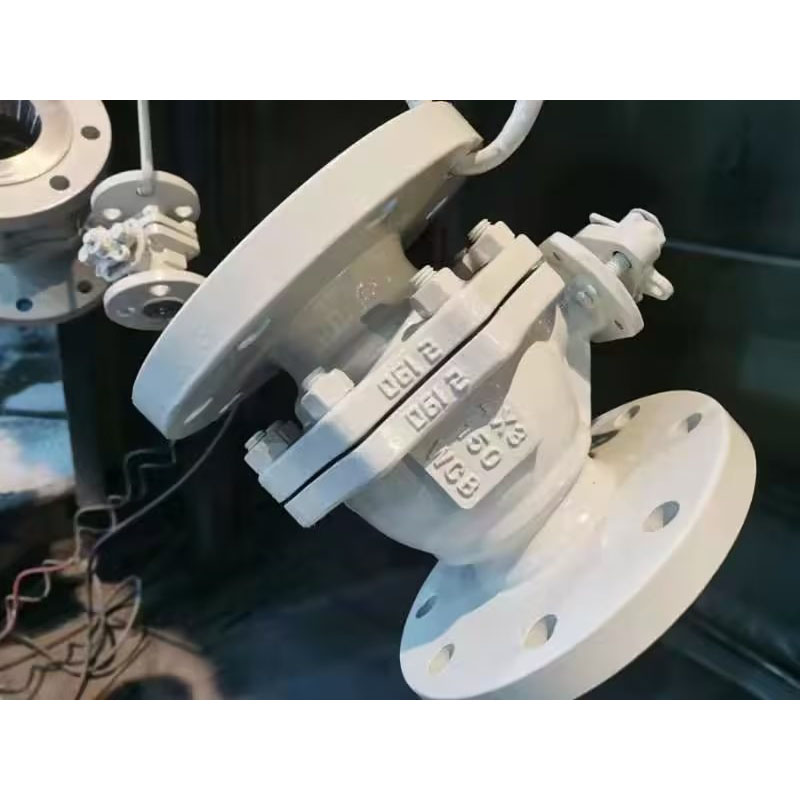

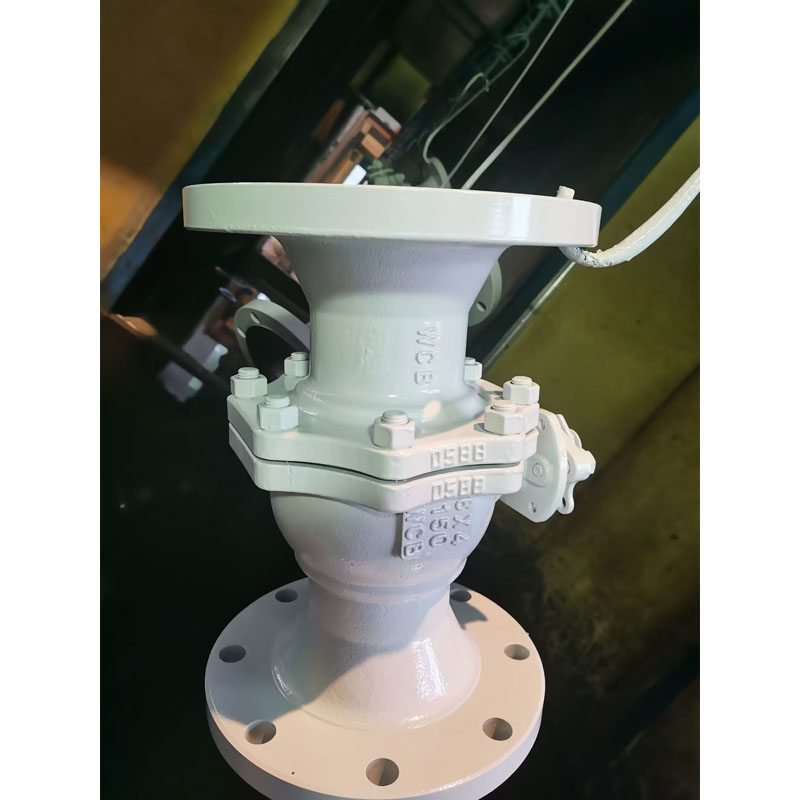

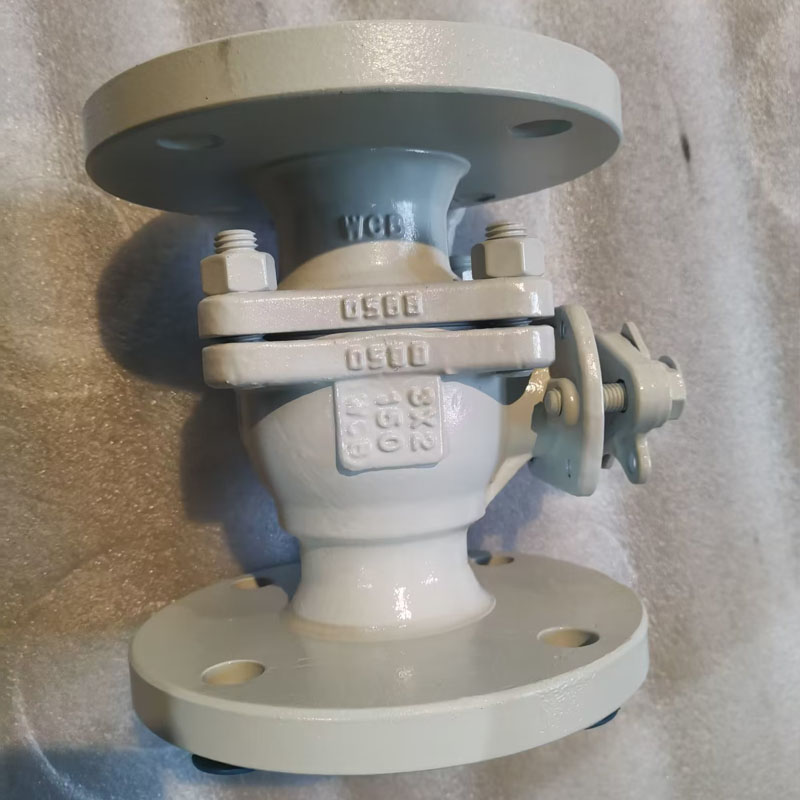

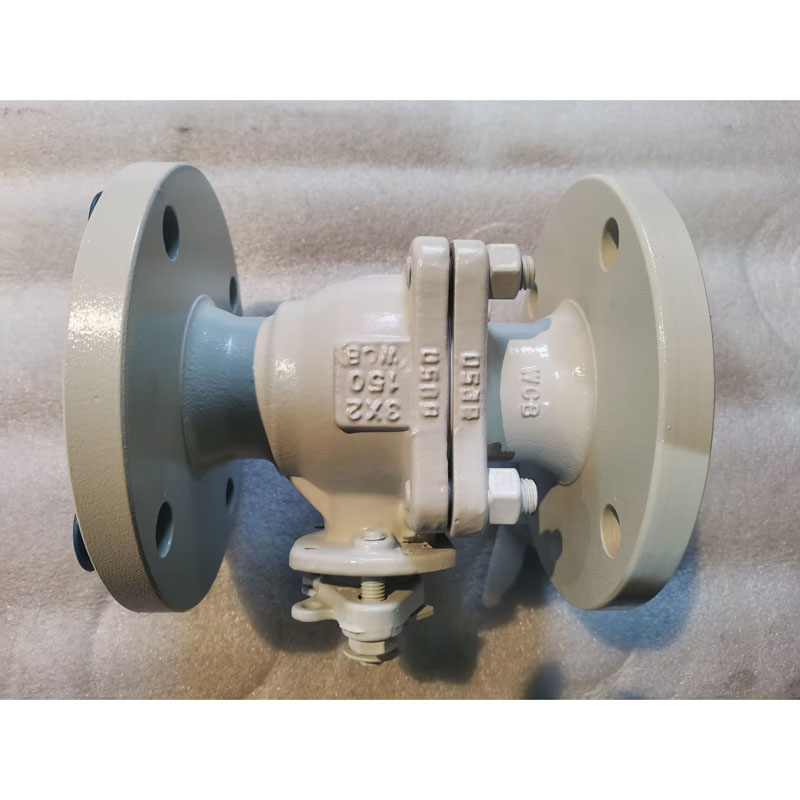

Ngurangi Bore Floating Ball Valve

Minangka pabrik tutup industri profesional ing China, LYV & reg; wis ana akeh pcs nyuda bolongan ngambang bal klep karo kualitas apik kanggo kita klien ing taun anyar. Biasane tutup tutup bolongan udakara udakara 30% luwih entheng tinimbang katup bal bore ukuran sing padha, kanthi jelas, fungsi tutup tutup bolongan nyuda yaiku kanggo ngirit ruang instalasi lan nyelehake biaya tuku kanggo kabeh sistem pipa.

Desain & Pengujian Standar Internasional:

Standar Desain: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Standar Inspeksi & Pengujian : API 598/ API 6D

Fire Safe Testing Standard: API 607/API 6FA

Flange To Flange Length : ANSI B 16.10 -Pola cekak/Pola dawa

Sambungan Akhir: Flanged End kanggo ANSI B 16.5, Butt Weld ends, Stock Weld ends.

Ukuran Produsen lan Rentang Tekanan:

NPS 1/2*3/8â nganti 10*8â (kanggo ANSI Kelas 150LB)

NPS 1/2*3/8â nganti 8*6â (kanggo ANSI Kelas 300LB)

NPS 1/2*3/8â nganti 4*3â (kanggo ANSI Kelas 600LB)

Pipa Bore: Ngurangi Bore (RB)

Badan Konstruksi: Entry Akhir

Bonnet / jinis tutup: Bolted Bonnet / Extended Bonnet

Jinis Kursi: Tipe Soft / Hardseal Metal Type

Arah Aliran: Uni-Directional/Bi-Directional

Sedheng Layanan: Gas Alam, Minyak, Banyu, Gas Oksigon, lsp

Layanan: SOUR, ISO 15156/ NACE MR0175

Fitur: Desain Fire Safety

Desain Anti-Statis

Batang Bukti Blow-out

ISO 5211 dipasang IPAD

Operasi katup: Tuas Manual / Worm-Gear / Aktuator Dioperasikan / Aktuator Pneumatik / Aktuator Listrik

MOC (Bill of Material â BOM):

Awak & Bonet: ASTM A 216 GR. WCB / ASTM A105N (Baja karbon)

: ASTM A352 LCB / LCC / ASTM A350 LF2 (Baja karbon suhu rendah)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Baja Tahan Karat)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Baja Tahan Karat)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Duplex Stainless Steel)

Bola Padat: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

ASTM A 182 F347

ASTM A182 F51/F53/F55

Cathetan: Harseal Metal Seat type Ball surface treatment: ENP, HCR, WC, welding Ni60/Ni55

Stem: ASTM A182 F6a

ASTM A182 F304 / F316 / F304L / F316L

: PH 17/4

ASTM A182 F51/F53/F55

Kursi Bola & Segel Badan: PTFE Virgin / 25% Kaca Diisi PTFE â GFT / Karbon Diisi PTFE â CFT

: PEEK / Delrin / Grafoil â Graphite Ring

Kemasan kelenjar: PTFE Virgin / 25% Kaca Diisi PTFE â GFT / Karbon Diisi PTFE â CFT

: Grafoil â Graphite Ring

Apa katup bal bore suda?

Katup bal bore suda yaiku jinis katup bal sing diametere bolongan ing njero klep luwih cilik tinimbang diameter pipa, dene dimensi flange katup isih cocog karo diameter pipa. Keperluan kerja yaiku turbulensi lan tingkat aliran cairan ora dadi masalah utama lan ing ngendi partikel ora mungkin kedadeyan, supaya ora ana penyumbatan katup.

Kanthi diameter njero sing luwih cilik, omah tutup lan ukuran bal uga luwih cilik, saéngga katup bal bore nyuda volume sing luwih cilik, sing nggunakake papan sing luwih cilik sajrone instalasi. Apa maneh, materi kanggo omah cilik lan bal ngisi biaya materi sing luwih murah, kanggo mengaruhi biaya produk akhir, kanggo nyuda kabeh biaya sistem pipa.
