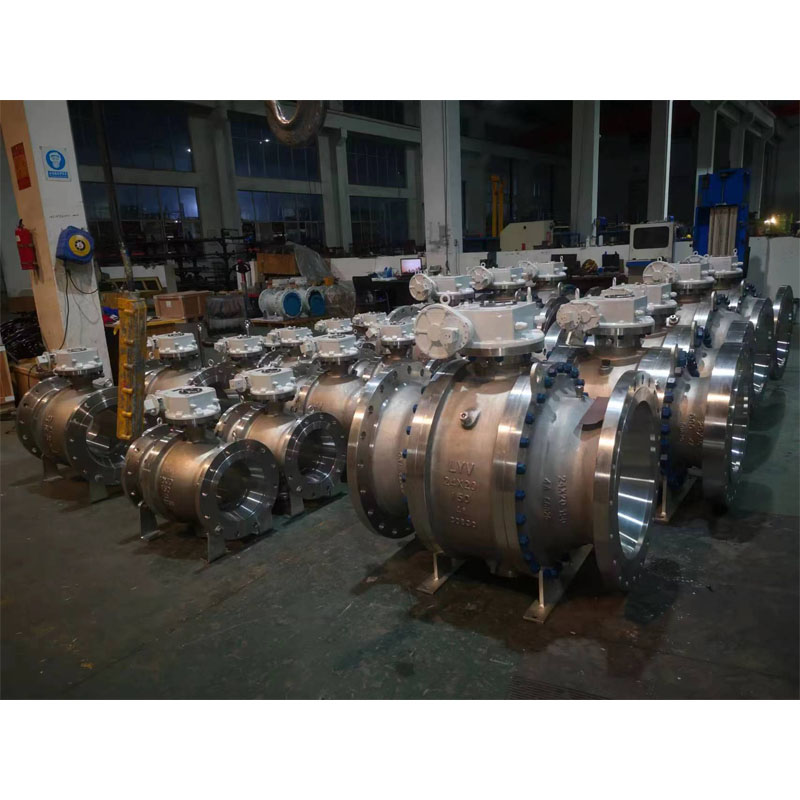

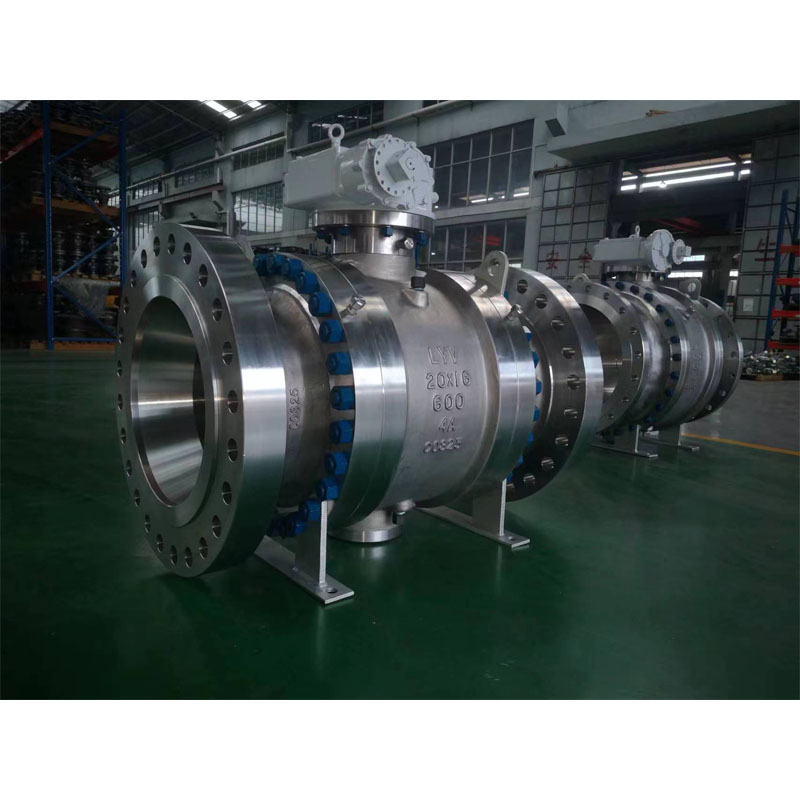

Ngurangi Bore Trunnion Dipasang Ball Valve

Katup bal sing dipasang ing trunnion LYV luwih disenengi amarga safety dhuwur lan rega sing kompetitif. We gawé klep kanggo ukuran amba lan tekanan kerja dhuwur kanggo Aisa Tenggara, Eest Tengah, Rusia, ets. Biasane tutup bolongan nyuda kira-kira 30% luwih entheng tinimbang katup bal bore ukuran sing padha, katup bal sing dipasang trunnion bolongan bisa njamin operasi pipa sing aman lan uga njamin biaya tuku kanggo kabeh sistem pipa.

Trunnion Mounted Reduced Bore Ball Valve dirancang kanthi blok ganda lan bleed utawa jinis piston pindho sing dilengkapi sistem injeksi sealant kanggo batang lan kursi menyang rongga awak, supaya bisa saluran saka ujung hulu lan hilir, kanggo nyegah kursi utawa batang. bocor.

Desain & Pengujian Standar Internasional:

Standar Desain: ISO 14313 / ASME B 16.34 / API 6D

Standar Inspeksi & Pengujian : API 598/ API 6D

Fire Safe Testing Standard: API 607/API 6FA

Flange To Flange Length : ANSI B 16.10 -Pola cekak/Pola dawa

Sambungan Akhir: Flanged End kanggo ANSI B 16.5, Butt Weld ends, Stock Weld ends.

Ukuran Produsen lan Rentang Tekanan:

NPS 2â nganti 48 â (kanggo ANSI Kelas 150LB)

NPS 2â nganti 48â (kanggo ANSI Kelas 300LB)

NPS 2â nganti 48â (kanggo ANSI Kelas 600LB)

NPS 2â nganti 36â (kanggo ANSI Kelas 900LB)

NPS 2â nganti 24â (kanggo ANSI Kelas 1500LB)

NPS 2â nganti 12â (kanggo ANSI Kelas 2500LB)

Pipa Bore: Ngurangi Bore (RB)

Badan Konstruksi: Entry Akhir

Bonet/Tipe tutup: Bolted Bonnet/Extended Bonnet

Jinis Kursi: Tipe Soft / Hardseal Metal Type

Arah Aliran: Uni-Directional/Bi-Directional

Sedheng Layanan: Gas Alam, Minyak, Banyu, Gas Oksigon, lsp

Layanan: SOUR, ISO 15156/ NACE MR0175

Emisi buronan: ISO 15848

Fitur: Desain Fire Safety

Desain Anti-Statis

Batang Bukti Blow-out

Blok pindho lan desain bleek

ISO 5211 dipasang IPAD

Operasi katup: Tuas Manual / Worm-Gear / Aktuator Dioperasikan / Aktuator Pneumatik / Aktuator Motor

MOC (Bill of Material â BOM):

Awak & Bonet: ASTM A 216 GR. WCB / ASTM A105N (Baja karbon)

: ASTM A352 LCB / LCC / ASTM A350 LF2 (Baja karbon suhu rendah)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Baja Tahan Karat)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Baja Tahan Karat)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Duplex Stainless Steel)

Bola Padat: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

ASTM A 182 F347

ASTM A182 F51/F53/F55

Cathetan: Harseal Metal Seat type Ball surface treatment: ENP, HCR, WC, welding Ni60/Ni55

Stem: ASTM A182 F6a

ASTM A182 F304 / F316 / F304L / F316L

: PH 17/4

ASTM A182 F51/F53/F55

Ring Kursi Logam:: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

ASTM A 182 F347

ASTM A182 F51/F53/F55

Cathetan: Harseal Metal Seat type Seat Ring surface treatment: ENP, HCR, WC, welding Ni60/Ni55

Penyegelan kursi: PTFE Virgin / 25% Kaca Diisi PTFE â GFT / Karbon Diisi PTFE â CFT

: PEEK / Delrin / Grafoil â Graphite Ring

Kemasan kelenjar: PTFE Virgin / 25% Kaca Diisi PTFE â GFT / Karbon Diisi PTFE â CFT

: Grafoil â Graphite Ring

Apa katup bal bore suda?

Katup bal bore suda yaiku jinis katup bal sing diametere bolongan ing njero klep luwih cilik tinimbang diameter pipa, dene dimensi flange katup isih cocog karo diameter pipa. Keperluan kerja yaiku turbulensi lan tingkat aliran cairan ora dadi masalah utama lan ing ngendi partikel ora mungkin kedadeyan, supaya ora ana penyumbatan katup.

Kanthi diameter njero sing luwih cilik, omah tutup lan ukuran bal uga luwih cilik, saéngga katup bal bore nyuda volume sing luwih cilik, sing nggunakake papan sing luwih cilik sajrone instalasi. Apa maneh, materi kanggo omah cilik lan bal ngisi biaya materi sing luwih murah, kanggo mengaruhi biaya produk akhir, kanggo nyuda kabeh biaya sistem pipa.
