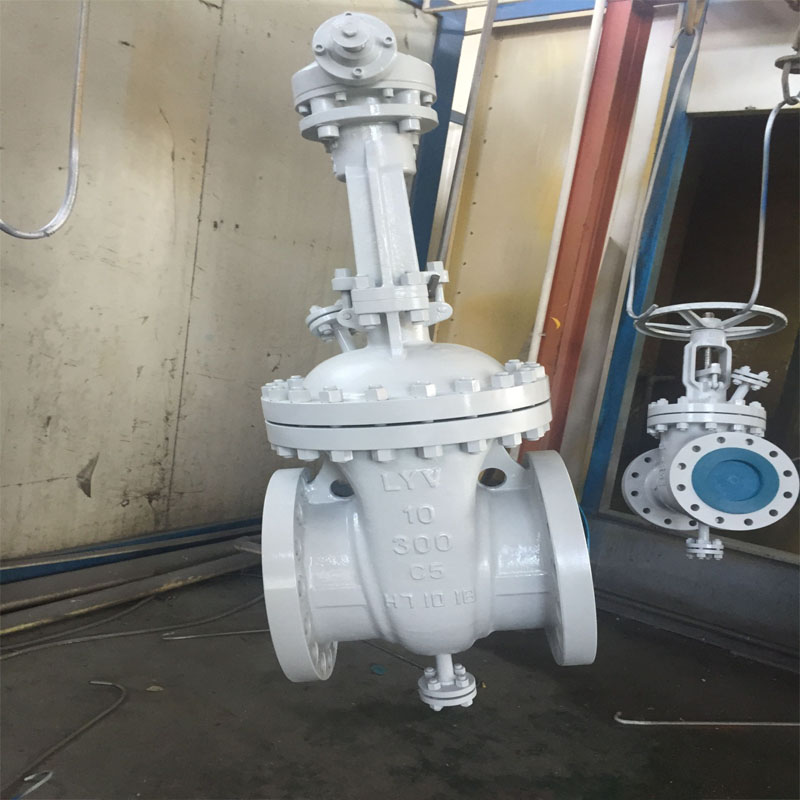

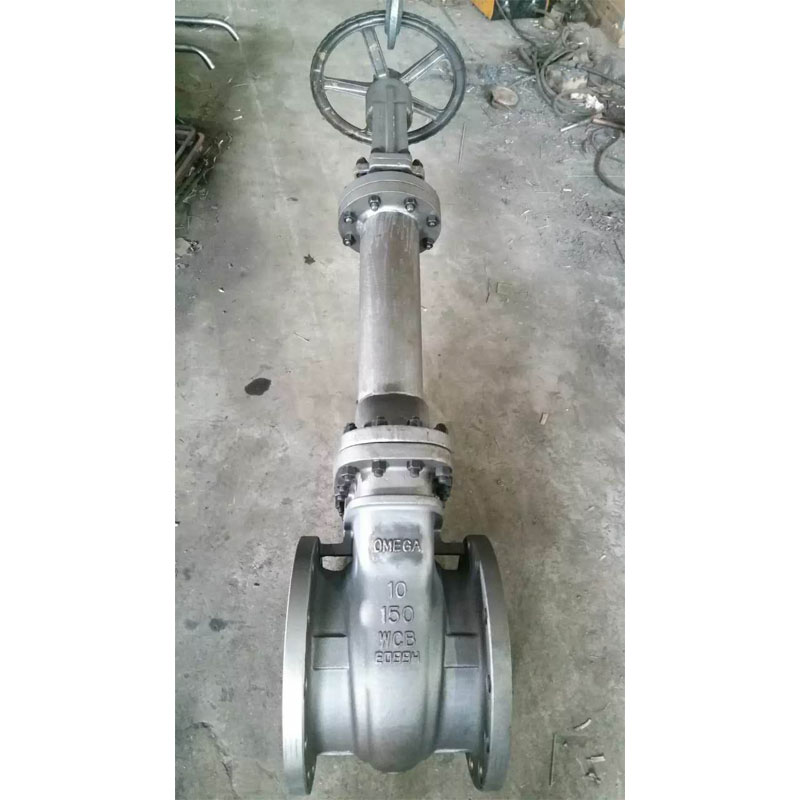

Cast Steel Wedge Gate Valve

LYV & reg; yaiku Produsen Katup Gerbang Wedge Baja Cast lan pemasok ing China sing bisa grosir katup gerbang. Kita bisa nyedhiyakake layanan profesional lan rega sing luwih apik kanggo sampeyan. Yen kasengsem ing cast baja wedge gapura produk tutup, aran gratis kanggo kontak karo kita. We tindakake kualitas liyane njamin sing rega kalbu, darmabakti layanan.

Katup gerbang wedge baja Cast ana ing jinis klep sing paling umum ing pasar, sing akeh digunakake ing macem-macem industri, kanggo banyu, gas alam, minyak, petro lan tanduran petrokimia. Iku tutup liner-gerak sing nggunakake unsur penutupan biasane warata jejeg aliran proses, kang minger menyang stream aliran kanggo nyedhiyani mati, kanggo nindakake fungsi on-off kanggo layanan Cairan lan gas.

Desain & Pengujian Standar Internasional:

Standar Desain: API 600, ASME B16.34

Standar Inspeksi & Pengujian: API 598

Flange Kanggo Flange Length : ANSI B 16.10

Sambungan Akhir: Flanged End kanggo ANSI B 16.5, Butt Weld ends, Stock Weld ends.

Ukuran Produsen lan Rentang Tekanan:

NPS 2â nganti 48 â (kanggo ANSI Kelas 150LB)

NPS 2â nganti 40â (kanggo ANSI Kelas 300LB)

NPS 2â nganti 24â (kanggo ANSI Kelas 600LB)

NPS 2â nganti 20â (kanggo ANSI Kelas 900LB)

NPS 2â nganti 16â (kanggo ANSI Kelas 1500LB)

NPS 2â nganti 12â (kanggo ANSI Kelas 2500LB)

Badan Konstruksi: Sekrup lan yoke njaba (OS&Y)

Bonnet/Tipe tutup: Bolted Bonnet (BB) / Pressurized Seal Bonnet (PSB)

Jinis Kursi: Tipe Logam Hardseal

Tipe Batang: Ring Stem

Gasket: Spiral Wound Gasket

Arah Aliran: Uni-Directional

Medium Layanan: Gas Alam, Minyak, Banyu, gas, lsp

Emisi buronan: ISO 15848

Operasi katup: Handwheel / Worm-Gear / Motor Actuator

MOC (Bill of Material â BOM):

Awak & Bonet: ASTM A 216 GR. Baja karbon (WCB)

: ASTM A352 LCB / LCC (Baja karbon suhu rendah)

: ASTM A217 WC1/ WC6/ WC9/ C5 (Baja karbon suhu dhuwur)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Baja Tahan Karat)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Baja Tahan Karat)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Duplex Stainless Steel)

Cakram: ASTM A216 GR.WCB /

: ASTM A352 LCB / LCC

: ASTM A217 WC1/ WC6/ WC9/ C5

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L)

: ASTM A351 Gr. CF8C

ASTM A890 4A / 5A / 6A

Stem: ASTM A182 F6a

ASTM A182 F304 / F316 / F304L / F316L

: PH 17/4

ASTM A182 F51/F53/F55

Ring Kursi: : ASTM A105N / A105N

: ASTM A 182 F304 / F316

: ASTM A 182 F304L / F316L

: ASTM A 182 F347 : ASTM A182 F51/ F53 / F55

Gasket: SS Spiral Wound + Graphite, utawa SS Spiral Wound + PTFE, utawa Reinforced PTFE

Gland Packing: Fleksibel Grafit/PTFE

Apa katup bal bore suda?

Katup bal bore suda yaiku jinis katup bal sing diametere bolongan ing njero klep luwih cilik tinimbang diameter pipa, dene dimensi flange katup isih cocog karo diameter pipa. Keperluan kerja yaiku turbulensi lan tingkat aliran cairan ora dadi masalah utama lan ing ngendi partikel ora mungkin kedadeyan, supaya ora ana penyumbatan katup.

Kanthi diameter njero sing luwih cilik, omah tutup lan ukuran bal uga luwih cilik, saéngga katup bal bore nyuda volume sing luwih cilik, sing nggunakake papan sing luwih cilik sajrone instalasi. Apa maneh, materi kanggo omah cilik lan bal ngisi biaya materi sing luwih murah, kanggo mengaruhi biaya produk akhir, kanggo nyuda kabeh biaya sistem pipa.
