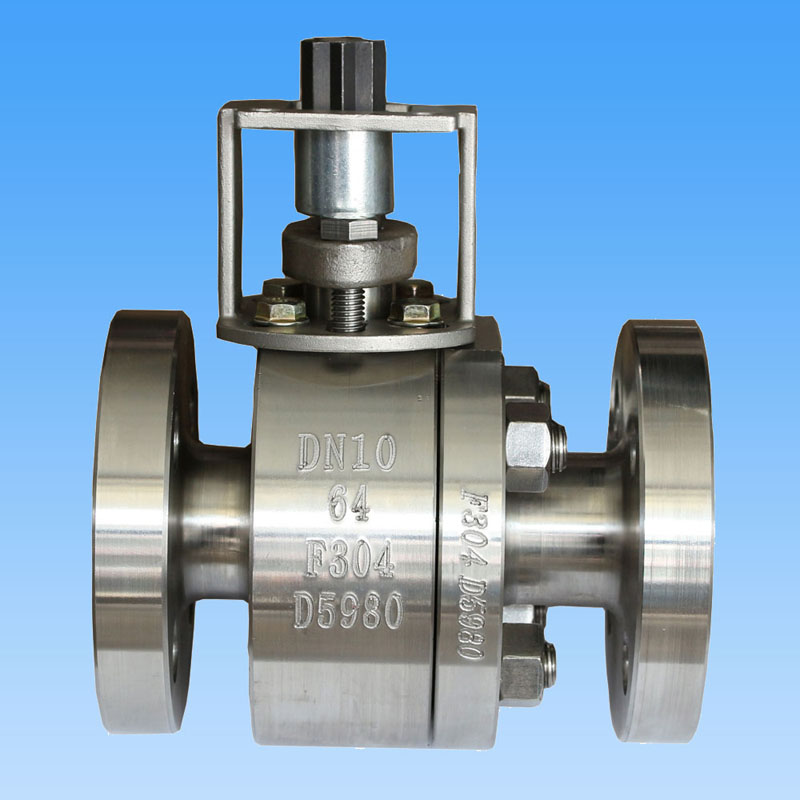

Full Bore Floating Ball Valve

LYV & reg; tutup werni ngambang bolongan lengkap digunakake kanggo ngethok utawa nyambungake medium ing pipa, sing nduweni fitur kaya: mesthekake segel tutup, koefisien gesekan kurang, torsi operasi cilik, macem-macem bahan jog, akeh adaptasi, mbukak. / nutup karo ngalih bener. Ing wektu sing padha, tutup werni ngambang bisa mbentuk kontak logam karo awak tutup sawise geni kanggo mesthekake segel gagang.

Desain & Pengujian Standar Internasional:

Standar Desain: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Standar Inspeksi & Pengujian : API 598/ API 6D

Fire Safe Testing Standard: API 607/API 6FA

Flange To Flange Length : ANSI B 16.10 -Pola cekak/Pola dawa

Sambungan Akhir: Flanged End kanggo ANSI B 16.5, Butt Weld ends, Stock Weld ends.

Ukuran Produsen lan Rentang Tekanan:

NPS 1/2â nganti 10â (kanggo ANSI Kelas 150LB)

NPS 1/2â nganti 8*(kanggo ANSI Kelas 300LB)

NPS 1/2â nganti 4â (kanggo ANSI Kelas 600LB)

utawa

DN15 nganti DN250 (kanggo PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 nganti DN200 (kanggo PN4.0Mpa, PN5.0Mpa)

DN15 nganti DN100 (kanggo PN6.3Mpa, PN10.0Mpa)

Pipa Bore: Full Bore (FB)

Badan Konstruksi: Entri Akhir, 2 potong / 3 potong

Bonet/Tipe tutup: Bolted Bonnet/Extended Bonnet

Jinis Kursi: Tipe Soft / Hardseal Metal Type

Arah Aliran: Uni-Directional/Bi-Directional

Sedheng Layanan: Gas Alam, Minyak, Banyu, Gas Oksigon, lsp

Layanan: SOUR, ISO 15156/ NACE MR0175

Fitur: Desain Fire Safety

Desain Anti-Statis

Batang Bukti Blow-out

ISO 5211 dipasang IPAD

Operasi katup: Tuas Manual / Worm-Gear / Aktuator Dioperasikan / Aktuator Pneumatik / Aktuator Listrik

MOC (Bill of Material â BOM):

Awak & Bonet: ASTM A 216 GR. WCB / ASTM A105N (Baja karbon)

: ASTM A352 LCB / LCC / ASTM A350 LF2 (Baja karbon suhu rendah)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Baja Tahan Karat)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Baja Tahan Karat)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Duplex Stainless Steel)

Bola Padat: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

ASTM A 182 F347

ASTM A182 F51/F53/F55

Cathetan: Harseal Metal Seat type Ball surface treatment: ENP, HCR, WC, welding Ni60/Ni55

Stem: ASTM A182 F6a

ASTM A182 F304 / F316 / F304L / F316L

: PH 17/4

ASTM A182 F51/F53/F55

Kursi Bola & Segel Badan: PTFE Virgin / 25% Kaca Diisi PTFE â GFT / Karbon Diisi PTFE â CFT

: PEEK / Delrin / Grafoil â Graphite Ring

Kemasan kelenjar: PTFE Virgin / 25% Kaca Diisi PTFE â GFT / Karbon Diisi PTFE â CFT

: Grafoil â Graphite Ring

Apa jenis katup bola ngambang?

Katup bal ngambang yaiku jinis katup sing bal kasebut ngambang ing njero awak tutup; drifts menyang sisih hilir lan bakal tightly di-push marang jog dening meksa medium, kanggo mesthekake segel dipercaya. Iku desain cukup prasaja karo kinerja sealing apik lan gumantung ing materi jog kanggo metokake workload wiwit kaku sealing utamané dileksanakake ing ring jog. Biasane katup bal ngambang digunakake ing sistem pipa kanthi rating tekanan rendah lan medium.

Apa katup bal bore lengkap?

Katup bal bore lengkap utamane digunakake kanggo kondisi on-off. Ing sistem pipa proses, umume katup dirancang kanggo mbatesi aliran menyang sawetara tartamtu kanthi nggawe saluran aliran utawa area anggota penutupan luwih cilik tinimbang diameter pipa. Sawetara jinis katup bal duwe bal sing ukurane luwih gedhe kanggo mesthekake yen saluran aliran internal bisa duwe ruang sing cukup kanggo ngidini cairan bisa liwat tanpa watesan sing jelas, sing dijenengi vales bal bore lengkap, amarga bolongan ing bal kasebut yaiku ukuran padha kanggo cocog karo diameteripun pipa.
